电源纹波监测中的"非相干时钟"生成：原理、实现与取舍（2015—2022）

面向片上电源噪声（Power-Supply Noise, PSN，即"电源纹波"）的在片监测，采样时钟必须与待测噪声"非相干"（uncorrelated / incoherent），否则自相关法测出的功率谱会被"时钟-噪声相关"污染。本文从测量原理出发，逐层拆解 2015 年以来两篇代表性论文给出的非相干时钟产生电路——Intel 的数字随机相位噪声累积、UESTC 的 PRBS 非均匀采样（NUS）时钟——并给出关键公式、电路图、实现注意事项与 trade-off，目标是只看这一篇就能理解并复现其设计思路。

目录

1. 为什么必须"非相干"：问题定义
2. 测量原理：亚采样平均 + 自相关/自协方差
3. 方法一：数字随机相位噪声累积（Intel, JSSC 2015）
4. 方法二：PRBS 非均匀采样时钟（UESTC, ISSCC 2020 / JSSC 2022）
5. 信号链：VCO 型量化器与多切片并行
6. 对比、注意事项与 trade-off
7. 总结
8. 参考文献

1. 为什么必须"非相干"：问题定义

片上 PSN 的频谱测量，主流做法是亚采样平均（subsampled averaging）+ 自相关/自协方差：用低分辨率 VCO 型量化器对电源电压在时间窗内积分，再扫描两条采样路径之间的时间差 ，从而重构出噪声的等效时间波形与功率谱。

这套方法的数学前提是：待测噪声是宽平稳（Wide-Sense Stationary, WSS）随机过程——即均值与自相关函数与绝对时间无关。而要正确采到统计量，采样时钟必须与待测噪声不相关、且在噪声波形上"随机取点"。

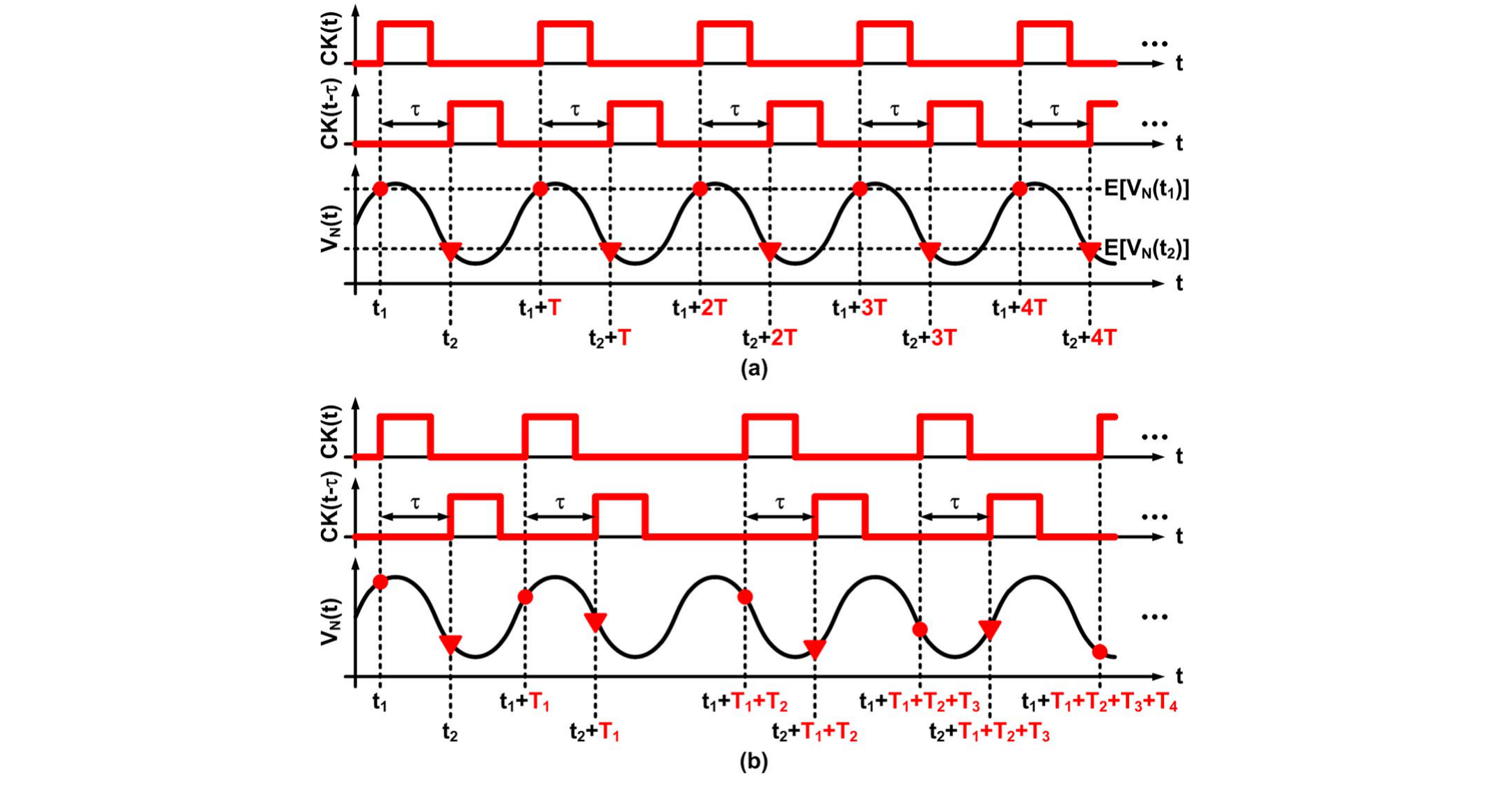

问题恰恰出在 in-situ 场景：能拿到的参考时钟往往就是片内系统时钟，而系统时钟本身就是最大的噪声源（它驱动 PDN 上几乎所有数字电路翻转）。于是采样时钟与噪声频率/相位同步，采样点永远落在噪声波形的同一些相位上——平稳性被破坏，自相关结果出现幅度失真与噪声本底抬高。

这就是本文的核心命题：如何在"只能拿到与噪声相关的系统时钟"的前提下，人为造出与噪声不相关的采样时钟。2015 年后形成两条清晰的电路路线。

2. 测量原理：亚采样平均 + 自相关/自协方差

2.1 等效时间（亚采样）采样

被测信号（周期性电源噪声）与采样时钟同步，但采样频率远低于信号频率。每次采样只在信号周期的某一个固定相位取一个统计点，累积大量采样点后取平均，即得到该相位上的电压期望；再把采样相位逐步平移 ，就能"拼"出整个噪声波形。等效采样带宽由最小时间步 决定：

取 ，即得 ——这是先进工艺片上 PSN 监测的目标带宽。

2.2 自相关 vs 自协方差

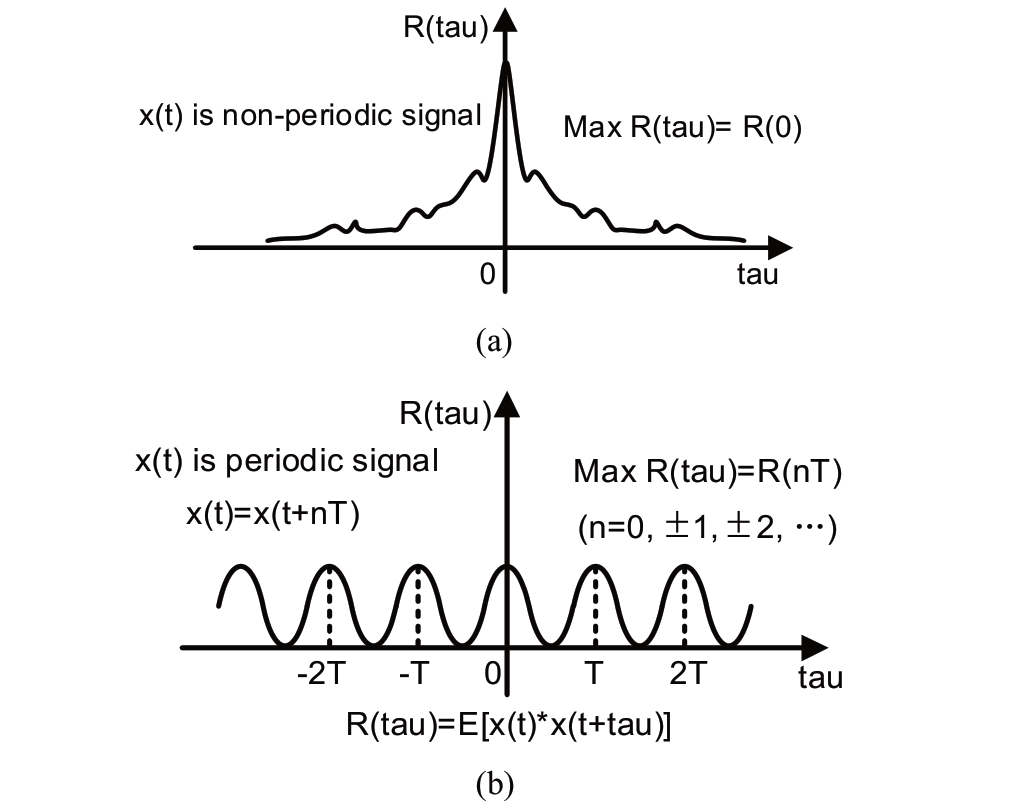

自相关函数定义为

实际中更常用自协方差（先去直流）：

自协方差的好处是：去除残余直流偏移，并大幅抑制量化器自身引入的杂散（spur）——因为与采样时钟相关的杂散在去掉均值后变成"直流分量"而被消除。

2.3 量化器为何用 VCO

用 VCO 把电源电压转成振荡频率、再在时间窗 内对输出边沿计数，相当于对电压做了一个"积分-平均"滤波，其 带宽 。这样做省掉了采样保持（S&H）电路，能工作在很高的等效带宽上。核心增益是 VCO 增益 （Hz/V）： 越大，量化灵敏度越高。

3. 方法一：数字随机相位噪声累积（Intel, JSSC 2015）

T.-C. Hsueh, F. O'Mahony, M. Mansuri, B. Casper, "An On-Die All-Digital Power Supply Noise Analyzer With Enhanced Spectrum Measurements," IEEE JSSC, vol. 50, no. 7, pp. 1711–1721, Jul. 2015.

3.1 核心思想

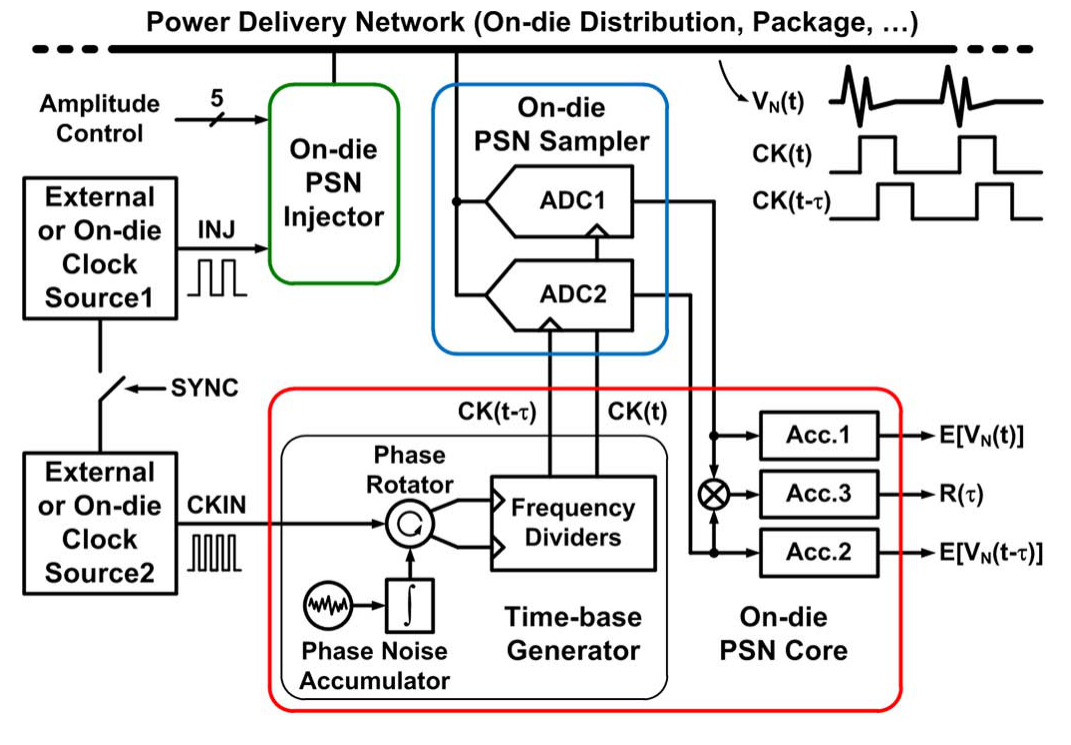

在数字域"仿造"一个自由振荡 VCO 的相位噪声，把它叠加到采样时钟的相位上，从而把采样时钟与（时钟同步的）噪声之间的确定性相关关系"打散"（scramble）。

由于等效采样要求"每次取点的相位确定"，自相关测量又要求"采样时钟与噪声不相关"，Intel 的做法是在保持两条路径相位差 恒定的同时，让两路采样时钟的绝对相位一起随机游走。

3.2 电路实现

关键实现点：

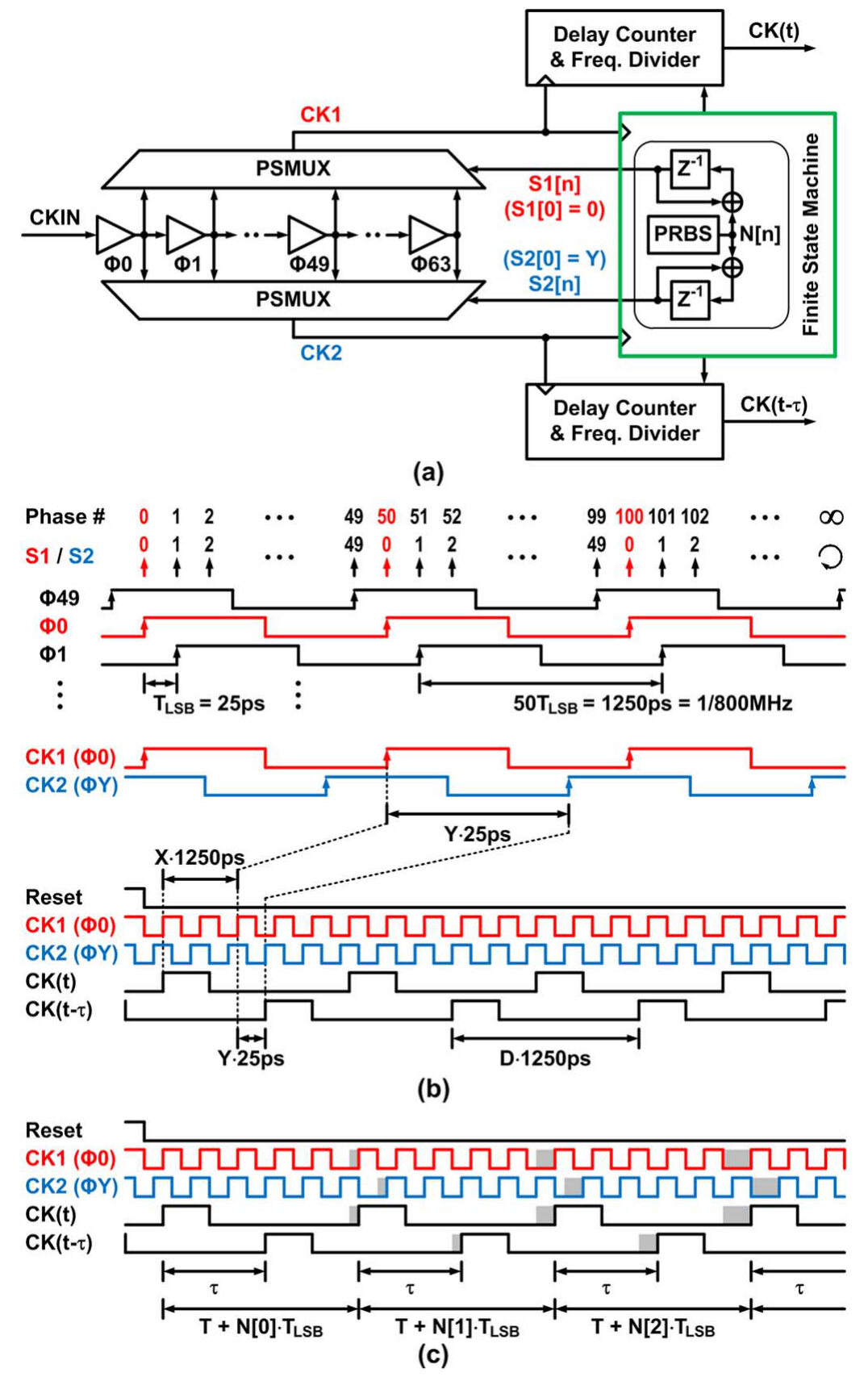

1. 多相延迟线 + 相位旋转器：开环数字延迟线把参考时钟 （约 ）展成 64 个相位，单位延迟 （即 ）。两个 PSMUX 分别选出 。
2. 自相关时延变量由两部分构成：
   其中 为延迟计数器之差， 为 PSMUX 选择之差。
3. 随机相位噪声累积：10 阶 PRBS 产生 10 位随机整数 ，同时加到两个相位选择信号上：
   这样两路的相位差 保持恒定，而绝对相位随机游走。采样时刻变为
4. 增量式累积 + 模回绕（modulo rollover）：相位旋转器只有 50 个可选相位，于是把 的累加拆成 个 周期逐周期完成，超过阈值就取模。这样在有限相位资源上实现了**"无限相位噪声累积"**（等价于相位随时间无界漂移）。

3.3 为什么要"无毛刺"相位切换

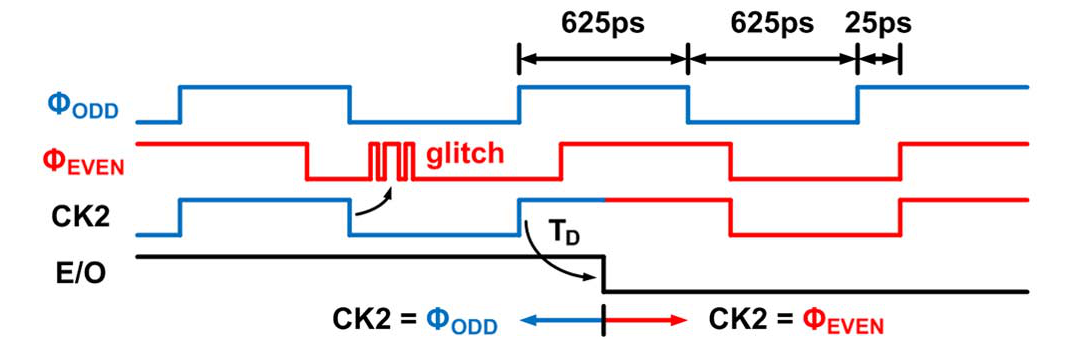

相位切换若发生在时钟边沿附近，会产生毛刺（glitch），在采样时钟上引入错误边沿。Intel 用一个**无毛刺相位切换 MUX（glitch-free PSMUX）**解决：只在两个候选时钟边沿之外的时刻切换。

3.4 效果与边界

• 效果：在"系统时钟与噪声同步"的恶劣条件下，打开相位噪声累积后， 噪声源的功率谱被正确恢复（与不相干参考时钟的结果误差 ）。
• 边界（重要！）：打散能力受相位旋转器分辨率 （）限制，对高于约 的时钟同步噪声无效；但这远超 PDN 带宽（几百 MHz），因此足以覆盖整个 PDN 带宽。

3.5 注意事项 / trade-off

• ✅ 纯数字标准单元实现，面积/功耗极小，可多位置布点。
• ✅ 无需独立干净的参考时钟。
• ⚠️ 需要相位旋转器的预校准（确定 ）。
• ⚠️ 相位差 在整个平均过程中必须保持恒定，否则相关性计算失真。
• 🔁 trade-off：数字复刻 vs. 模拟自由振荡 VCO——前者省掉了独立振荡器/干净电源，代价是"打散带宽"被 封顶。

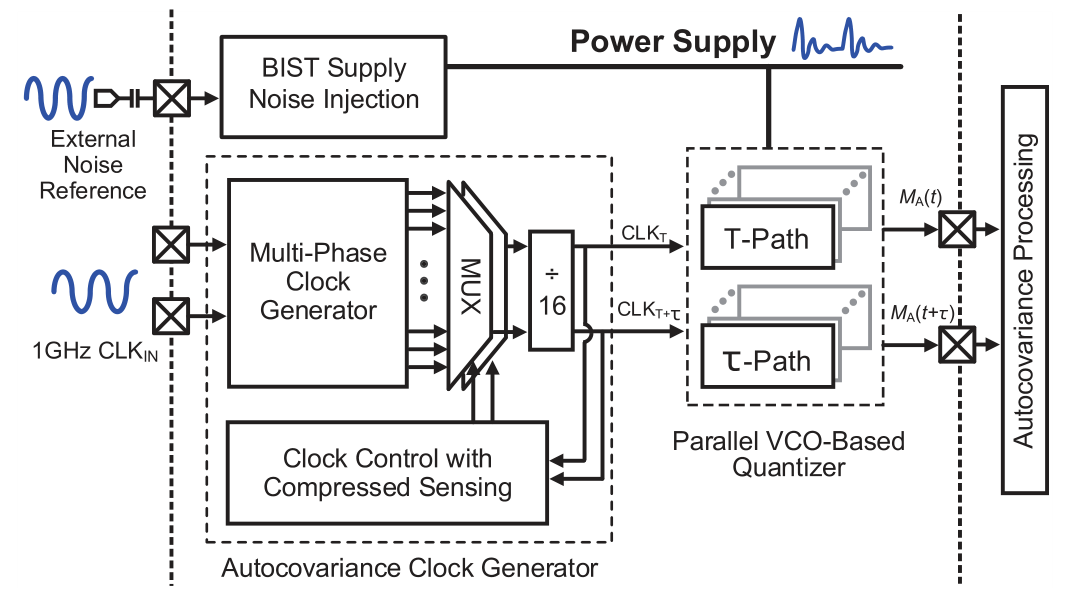

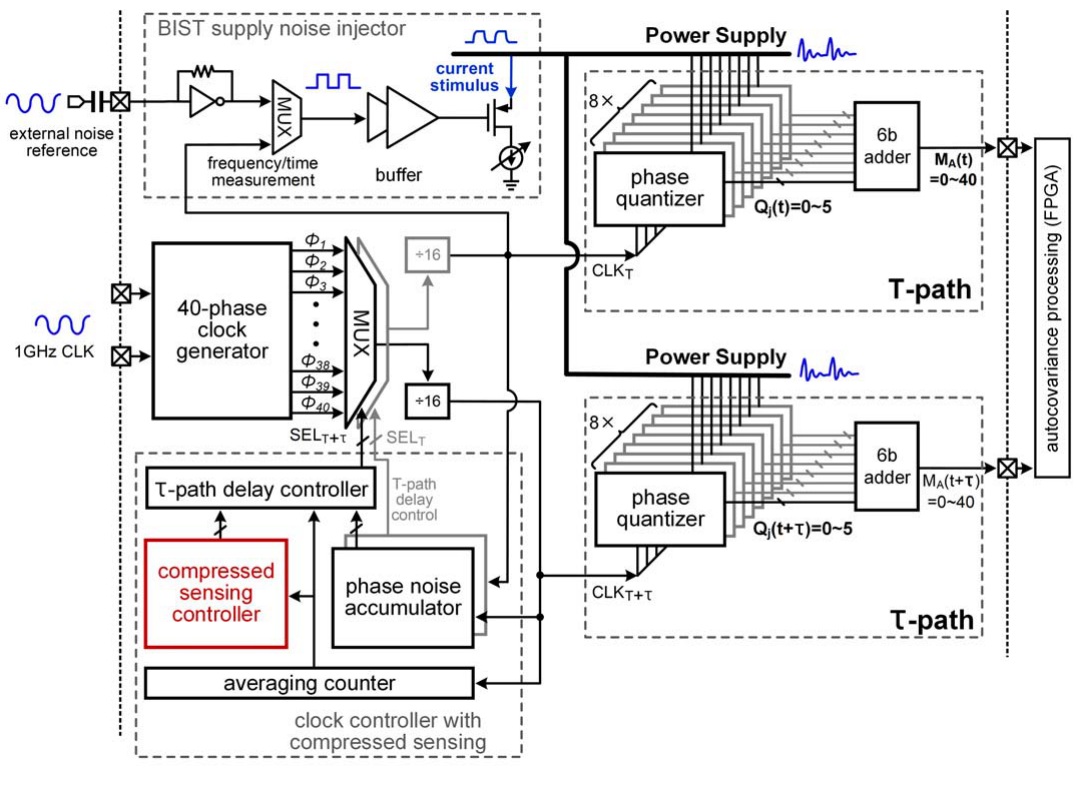

4. 方法二：PRBS 非均匀采样时钟（UESTC, ISSCC 2020 / JSSC 2022）

P. Zhai et al., "A Scalable 20GHz On-Die Power-Supply Noise Analyzer with Compressed Sensing," IEEE ISSCC 2020, paper 25.4. P. Zhai et al., "An On-Chip Power-Supply Noise Analyzer With Compressed Sensing and Enhanced Quantization," IEEE JSSC, vol. 57, no. 1, Jan. 2022.

4.1 核心思想

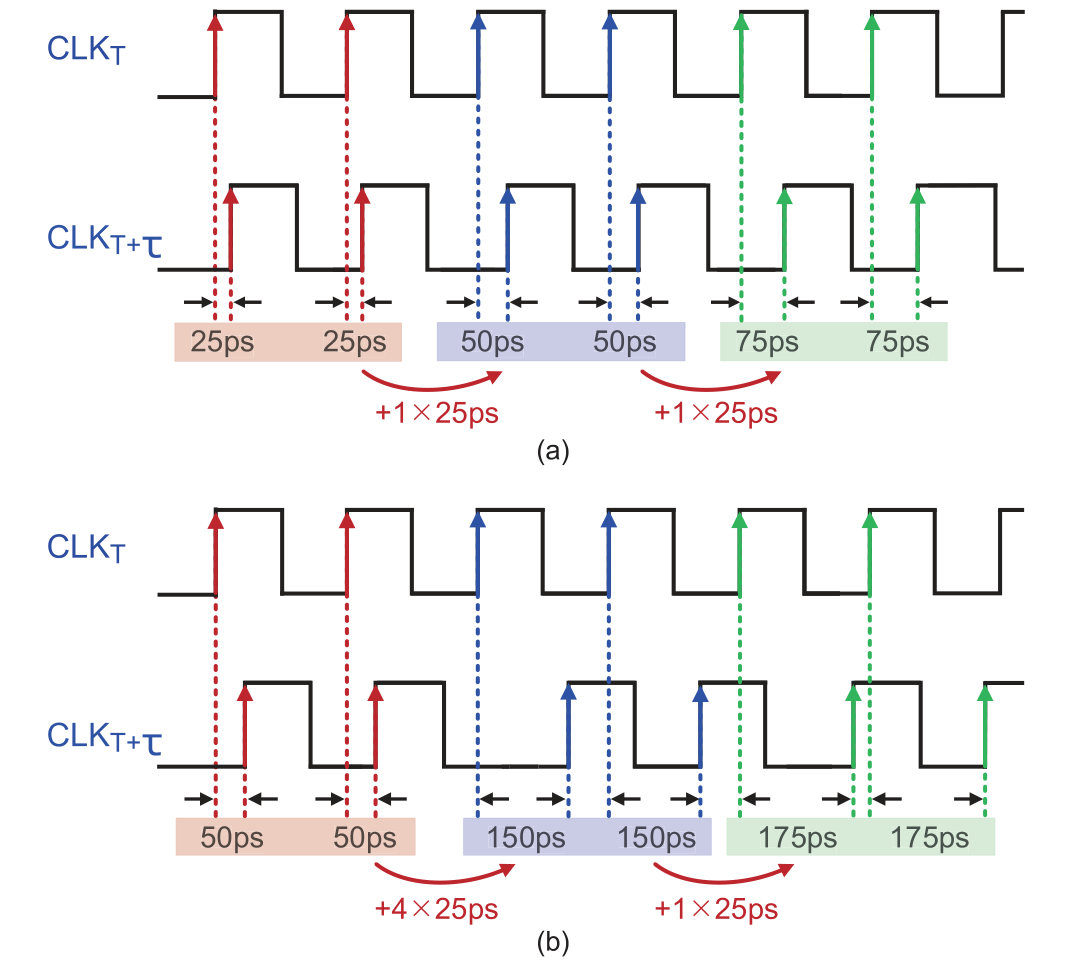

把"非相干"从"相位噪声累积"推进到非均匀采样（Non-Uniform Sampling, NUS）：用两路 PRBS 同时干两件事——

1. 采样时刻随机化：让采样时钟相对时钟同步噪声随机化（免疫时钟同步噪声）；
2. NUS 压缩感知：把 的均匀步进调制成随机步进，构成随机传感矩阵（与 DFT 基天然不相干），从而用压缩感知大幅缩短测量时间。

4.2 40 相时钟发生器：两级开环相位插值（免校准）

2022 方案要在片内、只凭一个外部参考，稳定造出间隔 的 40 个相位，且免校准。它用**两级开环相位插值（PI）**完成，核心技巧是"延迟补偿"。

为什么不能直接插值：若拿原始 差分时钟直接插值，插值器要跨越 （半个周期）去插入中间相位，翻转变慢、输出时钟偏斜（skew）很大，插不出精确的 。

延迟补偿怎么做：在差分 之后先串一组延迟单元，把待插值的相位差压到 ；每个 PI 单元再通过控制尾电流源的分配比（division ratio of tail current sources）在相邻两相之间插值；插值结果用相应级数的延迟单元补偿回来。文中严格证明：只要延迟单元彼此一致，它们的绝对延迟、以及 PI 单元自身的延迟，都不影响插值精度——这就是它能免校准的理论依据。

两级分解：

• 粗插值（CPI）：对延迟补偿后的相位插值，产生 10 个间隔 的时钟；
• 细插值（FPI）：把 直接细分成 4 份，得到 间隔。共 10 个 PI 阵列 × 每阵列 4 个 PI 单元 = 40 相。

免校准的代价： 失配怎么处理：延迟单元 / PI 单元的失配不可避免，会让 非均匀 → 的分布非线性 → 频谱失真。文中仿真分析（Fig. 9）给出结论：均匀采样时刻时失真明显；但只要采样时刻被随机化，每个 就会"看到"不同的 ，再经大量样本（如 400 点）平均，失配失真被抹平。所以"随机化"不只是用来免疫时钟同步噪声，也是免校准方案能成立的另一半前提。

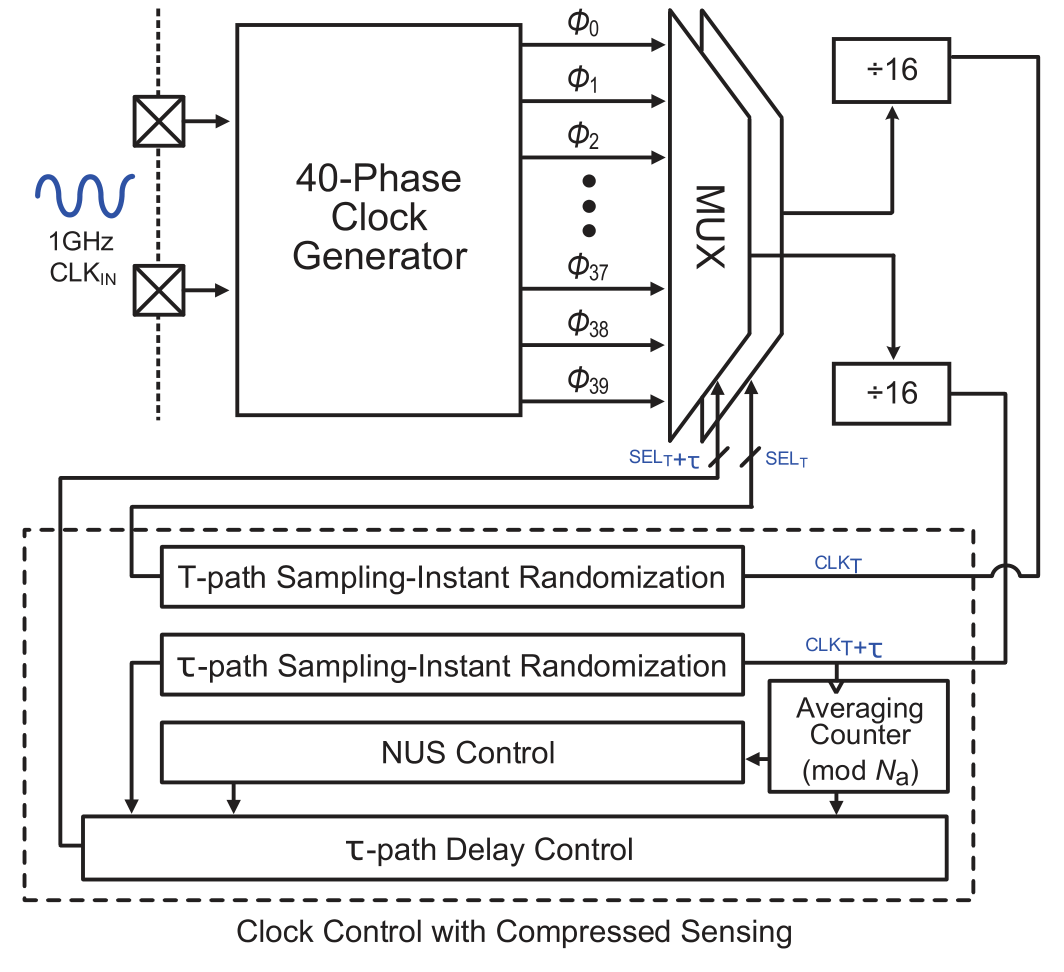

4.3 时钟控制：共模 PRBS 随机化 + 独立 NUS 控制

时钟控制要同时满足三条硬性要求：① 采样时刻随机化（免疫时钟同步噪声 + 吸收 失配）；② 两路之间的时延 要非均匀（NUS，供压缩感知）；③ 平均点数 可配（精度-速度权衡）。整个控制器是一个有限状态机（FSM）。

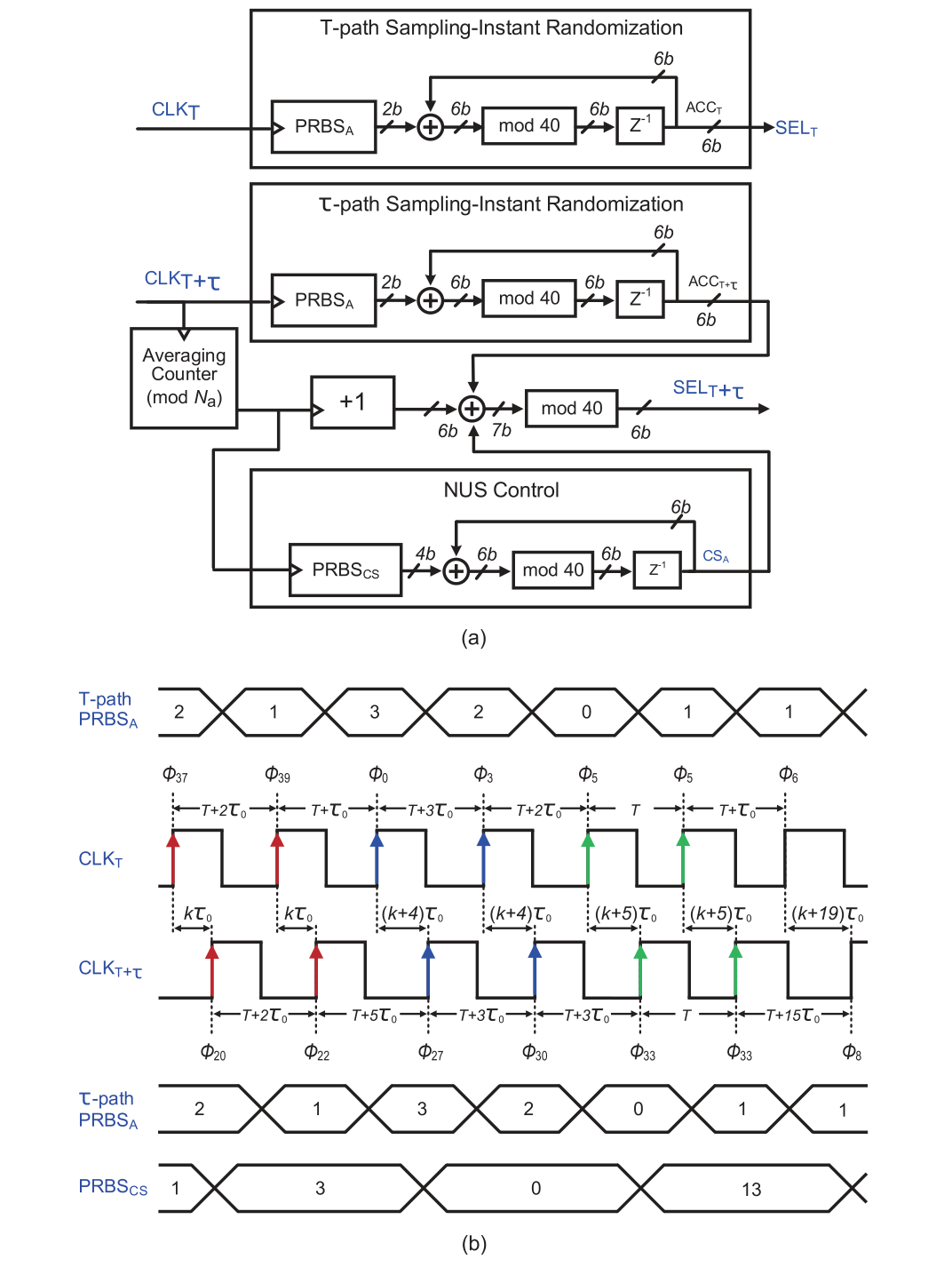

T 路：只做随机化。 用一个 **2-bit PRBS（）**叠加在上一次的选择值上、对 40 取模：

即采样相位每次随机跳 个 ，实现采样时刻随机化。

τ 路：同一条 + 一条独立 。 这里有个很优雅的设计：τ 路的采样相位也叠加同一条 ，再叠加一个由**独立 （4-bit）**累积得到的偏移 ：

于是两路相位差

因为 是"共模"的，它在差值里自动抵消： 只管把两路采样时刻一起随机化（免疫时钟同步噪声），完全不扰动 ；而 只由 决定， 又由独立的 给出非均匀步进，正好构成压缩感知所需的随机传感矩阵。一个机制、两个目的、互不干扰——这是相对 2015 方案最关键的简化（2015 必须专门用增量累加 + 模回绕来维持 ）。

一个时序细节：当 超过一次采样持续时长时，两路的随机化必须用同一条 独立触发，否则会出时序错误——上面"共模"结构正好保证了这一点。

4.4 关键公式

量化器方差与本底（并行量化 个切片时）：

其中 为量化结果均值， 为 VCO 增益， 为量化时间窗， 为并行切片数， 为平均点数。可见提升 、、、 都能降本底，但 受带宽限制、 影响测量时间。

压缩感知的两条前提——稀疏性 + 不相干性（incoherence）：

越小（越不相干），越少测量点即可无失真恢复。随机矩阵与任意固定基（含 IDFT）天然不相干——这就是用 PRBS 产生随机采样时钟的根本理由。

测量点数与测量时间：

为压缩比（可配 1/2/4/8）。 越大、 越高，测量越快。

4.5 注意事项 / trade-off

• ⚠️ 相位间隔失配：靠"随机化 + 平均"抑制，因此随机化不是可选项而是必需项。
• ⚠️ PRBS 序列同步：T 路与 τ 路必须用同序列触发，否则 漂移。
• ⚠️ 时钟发生器是功耗大头（约占整机 52%），面积也主要来自它。
• 🔁 trade-off：压缩比 越高越快，但本底会退化（实测 时本底饱和在 ，主要由电路噪声决定）；平均点数 是精度-速度的基本权衡。
• ✅ 只用一个外部时钟参考，免校准，适合 in-situ。

4.6 与 2015 方案的系统级对比：优化点与 trade-off

2022 方案与 2015 方案解决的是同一个问题（在片内、非相干地测 PSN 频谱），但系统实现路线截然不同。先看逐维度对比：

它相对 2015 具体优化了什么（逐条）：

1. 量化器：1-bit → 6 电平。2015 用 1-bit VCO 型 ADC 检测边沿， 且 受限；2022 用 6 个比较器把振荡周期分成 6 个区、读出相位差（0~5）， 提到 ， 做到 （较传统量化器约 6 倍），直接压低量化误差（ 公式的分母里含 ）。
2. 并行化：单路 → 8 切片。利用各切片 VCO 相位噪声不相关，把等效平均点数放大 倍 → 本底下降。
3. 采样率： → ，配合上两条，单位时间积累的平均点数大增。
4. 压缩感知：无 → 有。2015 靠纯平均、每样本要 次累积，测一次要几十分钟到几小时；2022 利用 PSN 稀疏性 + NUS 随机采样， 最高 8，把同精度下的测量时间压到亚秒级。
5. 自协方差取代自相关：去直流、并抑制量化器自身的周期性杂散（ 不变时它们等效为直流被消掉），进一步压本底。
6. 时钟发生器免校准：2015 要预校准相位旋转器的单位延迟；2022 用延迟补偿的两级开环插值，"延迟单元一致则绝对延迟无关"，片上直接生成、免校准。
7. 非相干机制更"轻"且不扰动 ：2015 的相位噪声累积要精心维持 （增量累加 + 模回绕）；2022 用"共模 PRBS"，在 的差值里自动抵消——随机化与 设定解耦，还能顺手吸收 失配。

代价与 trade-off（每条优化都不是免费的）：

一句话总结：2015 的核心是"用尽量少的数字逻辑把时钟漂白成非相干，再靠海量平均换精度"——省电、省面积，但慢；2022 的核心是"把量化、并行、压缩感知三条腿一起加速"——快且准，代价是时钟发生器与量化器阵列的功耗/面积，以及片外重建的复杂度。二者是"慢而省"与"快而费"的典型取舍。

5. 信号链：VCO 型量化器与多切片并行

非相干时钟解决了"何时采样"，量化器决定"采得准不准"。

5.1 六电平 VCO 相位量化器（相对 2015 的 1-bit ADC）

传统做法为什么受限。 传统 VCO 量化器用 DFF 去采样各相位电平、检测边沿。DFF 的建立/保持时间较长，限制了可检测的最高振荡频率 ；一旦 内出现多于一个边沿，检测就会出错。结论是 —— 上不去， 就上不去，量化精度也就受限（这正是 2015 方案要用海量平均来补偿的原因）。

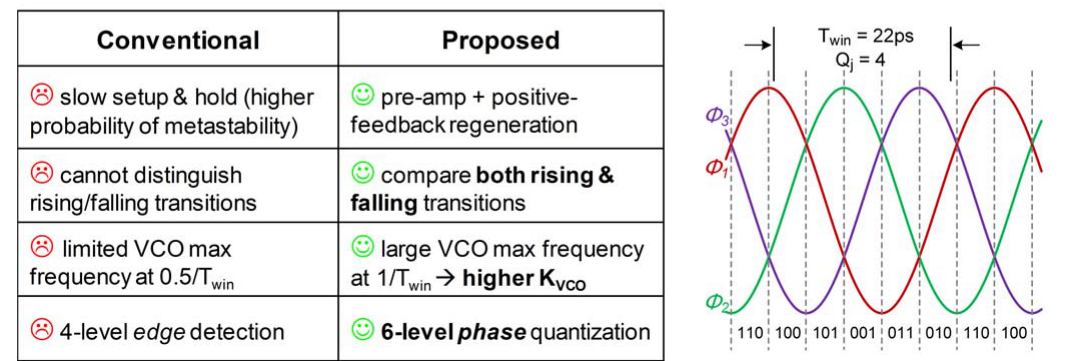

2022 的做法：6 个比较器做相位量化。 不用 DFF 采样电平，而用 6 个电压比较器两两比较相邻相位的信号，把一个完整振荡周期分成 6 个"相位区"。在一个 内读出起始与结束的区号，就能算出相位差。例如起始落在区 "100"、结束落在区 "010"，相位差为 4 → 量化结果 ； 取 0~5 共 6 个电平。于是

较传统量化器显著提高，从而允许更高的 （实测 ）。

比较器的细节：电压比较由一个 preamp-and-latch 级完成，带正反馈增强的再生（positive-feedback enhanced regeneration）；DFF 只用来"再采样"比较结果，回避了建立/保持时间的约束。因此亚稳态更低、 提升约 6×，量化器可跑到 （而早期设计只有 ）。

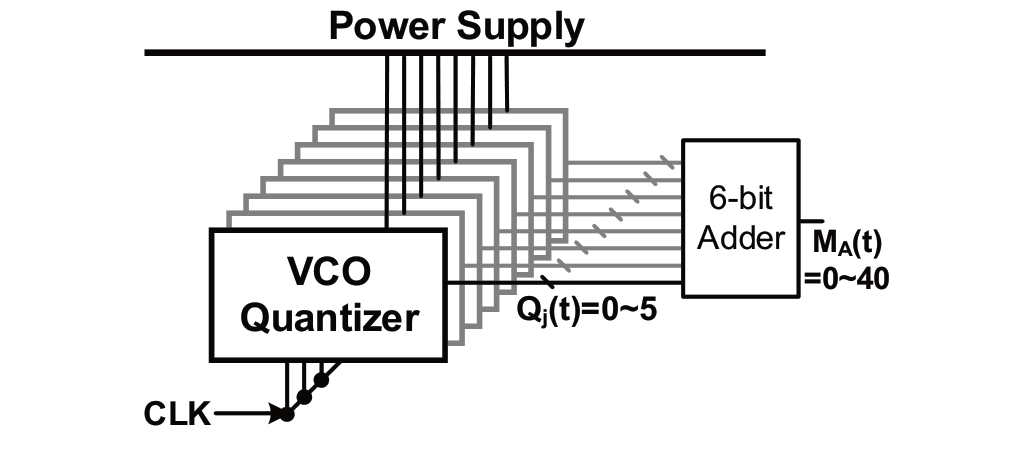

5.2 多切片并行量化降本底

由于各切片 VCO 的相位噪声不相关，其初始相位随机独立：

即方差（本底的主要来源）随切片数 下降。该方法以 的本底、 的测量时间达到当时最优。

6. 对比、注意事项与 trade-off

6.1 三种"非相干时钟"方案对比

6.2 实现注意事项清单（Checklist）

1. 相位间隔 失配：不可避免 → 用"采样时刻随机化 + 大样本平均"抑制，所以随机化是刚需。
2. 时钟同步噪声免疫：只要噪声与时钟同频/同相，就必须随机化采样时刻。
3. 恒定：T 路与 τ 路的随机化必须用同序列、且 在平均过程中保持不变。
4. 打散带宽 vs PDN 带宽：相位打散带宽要覆盖 PDN 带宽（几百 MHz）， 太小/太大都不行。
5. 采样时钟抖动：PDN 带宽低（几百 MHz）时，采样时钟抖动带来的失真可忽略——这是能简化时钟设计的前提。
6. 、、、：是精度、速度、功耗、面积的四向权衡旋钮。
7. 压缩感知的代价： 越高越快，但本底退化；且需要外部做凸优化重建。

6.3 反向对照：把时钟"相干化"来抑制噪声

同一枚硬币的另一面是注入锁定（Injection-Locked Oscillator, ILO）：让主 VCO 与从 ILO 锁定到同一频率，可在系统级抵消电源噪声（VCO 型 ADC 的 PSNR 改善 ）。它把时钟相干化以抑制噪声——与 PSN 监测里"把时钟非相干化以测量噪声"正好相反，二者共同说明：时钟与噪声之间的相干性，是片上电源噪声电路设计的核心控制变量。

7. 总结

2015 年之后，PSN（电源纹波）监测中"非相干采样时钟"的产生方法形成一条清晰主线：

1. 数字随机相位噪声累积（Intel 2015）——用 PRBS 驱动的相位累加器，在数字域复刻自由振荡 VCO 的相位噪声，把与噪声相关的系统时钟"漂白"成非相干采样时钟；核心是无毛刺相位切换 + 增量式无限累积。
2. PRBS 非均匀采样（NUS）时钟（UESTC 2020/2022）——用两路 PRBS 同时实现"采样时刻随机化"与"压缩感知随机步进"，只需一个外部参考、免校准，把测量时间从小时级压到亚秒级。
3. 二者的共同基线是自由振荡 VCO 的天然非相干性；注入锁定则从反方向印证了相干性这一核心矛盾。

设计者落地时的取舍始终是：在"只用片内/单一时钟"与"获得真正非相干采样"之间，用多少数字开销去换取多少相位随机性。
