8-bit 电压型 R-2R DAC 的戴维南建模：电阻失配的 INL/DNL 闭式理论与 MATLAB 逐码对账，以及开关 Ron 预算

8-bit 电压型 R-2R 梯形 DAC 是最经典的 DAC 结构：只靠两种阻值（、）就能得到精确的二进制权重，输出阻抗还与码无关。但"精确"只存在于阻值完美匹配的想象里。本文做三件事：(1) 用戴维南定理把 8 bit 梯形网络写成一条可解析的递推链，给出理想传输的闭式解并与节点法逐码对账；(2) 对每只电阻独立、 的失配做严格的一阶扰动推导，得到、的闭式表达，再用精确梯形的 Monte-Carlo 逐码对账—— 时每个码的标准差偏差，与 MC 自身统计误差（）同量级，即"公式 = 模型"；(3) 把开关导通电阻 作为确定性误差源，解析地说明"为什么它几乎不改变增益，却能把的步长吃掉 40%"，并给出**（）** 的预算结论。全部代码在 MATLAB / GNU Octave 下实测通过。

0. 结论速览

以、、每只电阻独立且 为基准：

理想梯形的传输函数是严格精确的：，输出阻抗（与码无关）。与 8 未知量节点法（MNA）逐码对账，最大偏差 ——戴维南递推没有引入任何近似，它只是"从 LSB 端往上折叠"的等价变换。
失配的一阶理论：输出误差是 16 个独立失配源的线性组合，，其中可用一条闭式灵敏度递推给出（§2.4）。该递推与复步长微分（machine-precision 基准）比对误差，且自动满足（纯分压网络的尺度不变性）。
两条峰值结论：
即分别为与。DNL 只在进位码处出现尖峰（其余码），峰高按递减。
理论 = 模型（数值级别的对应）：精确梯形 MC 给出的、，与闭式理论相差；把一阶线性模型单独跑 MC，偏差，说明公式本身无推导错误，而非线性残差（MC 均值偏移仅）。
预算（回答文末提问）：匹配的开关电阻在每条支路上串联，
精确求根得
时即（若指标是，则为）。
一个反直觉但正确的现象：这个引起的与增益校准无关——阈值处增益误差只有（），但的步长只剩。原因是 把权重从 MSB 挪向低位（掉，低 7 位之和涨，全量程几乎不变）。这类误差只能靠设计（预算）解决，不能靠两点校准。

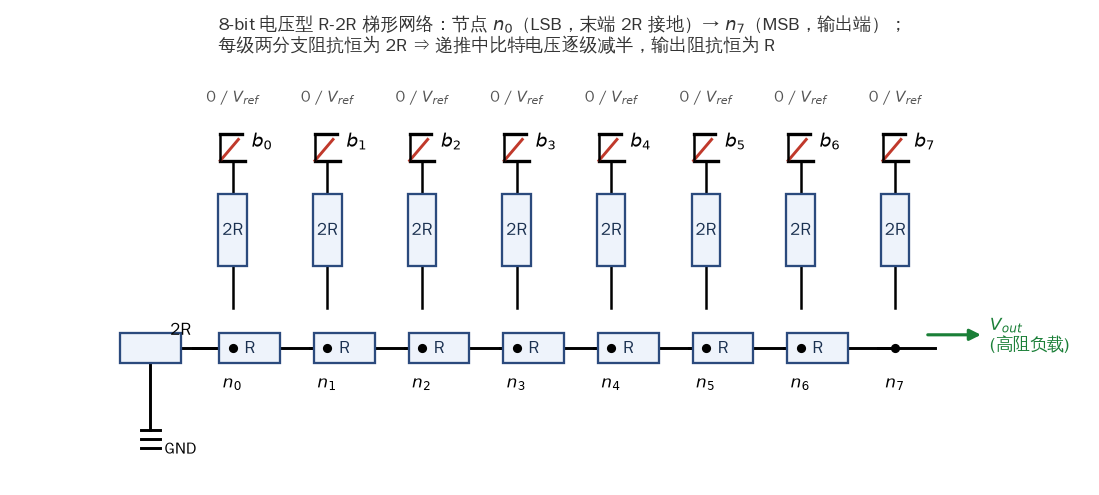

图 1 8-bit 电压型 R-2R 梯形网络。端有一个接地终端电阻，每个节点各挂一条支路经开关接到或，输出取在最高位节点（高阻负载）。每一级"向上折叠 — **图 1** 8-bit 电压型 R-2R 梯形网络。端有一个接地终端电阻，每个节点各挂一条支路经开关接到或，输出取在最高位节点（高阻负载）。每一级"向上折叠"时，两支路阻抗恒为，因此比特电压每级减半、输出阻抗恒为 ——这就是戴维南递推的全部秘密。

1. 拓扑与戴维南递推（精确模型）

1.1 电路定义与假设

节点自 LSB 端向输出端排列；串联电阻连接与（）；每个节点有一条支路（含开关）接到比特电压

末端另有一个终端电阻接地。输出接高阻负载（比较器 / ADC 输入 / 缓冲器）。

假设（后面每一条都会在 §6 里讨论其影响）：开关在所有位、两个位置上的相同；各电阻的失配独立同分布、；忽略寄生电容、漏电、自热与温漂；输出负载阻抗。

1.2 戴维南递推（精确）

把左侧的全部网络（含终端电阻）折成一个戴维南等效，在节点处把两条支路并联，即得上一级等效：

起始条件（节点，两条支路是"比特支路"与"终端"）：

输出即（高阻负载，无分压），。

1.3 理想解与对账

令、、，递推退化为每级"两支路各 "的等分：

于是

数值校验（MATLAB/Octave 脚本 §1 段）：；与独立编写的 8 未知量节点法结果逐码比对；对全部 256 个码成立。理想 INL = DNL = 0（严格）。

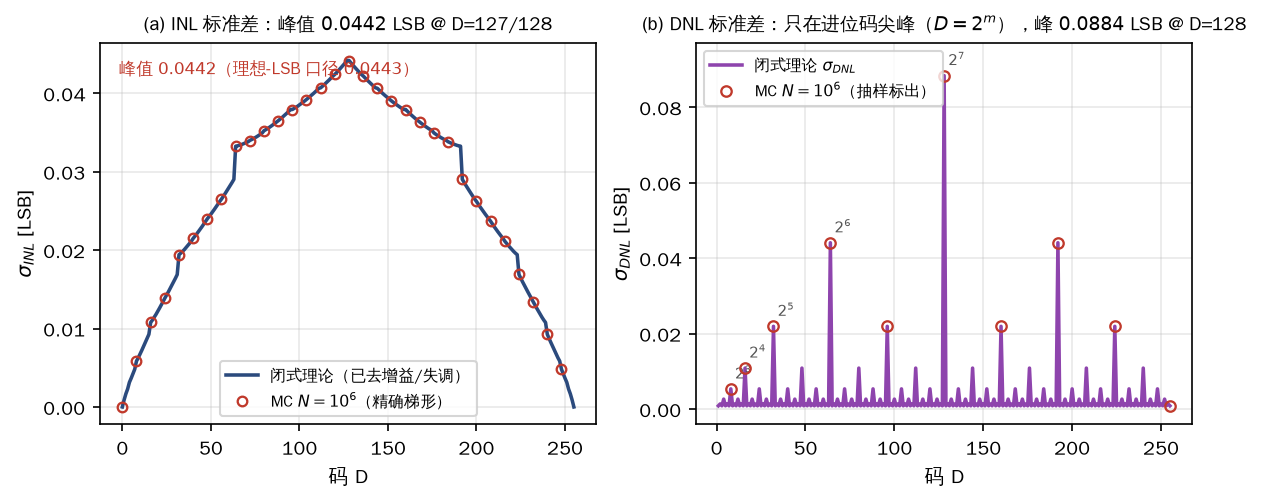

图 2 闭式理论（实线）与精确梯形 Monte-Carlo（红圈）逐码对比。(a) 是"帐篷形"，峰值在处，两端严格为 0（定义使然）；(b) 只 — **图 2** 闭式理论（实线）与精确梯形 Monte-Carlo（红圈）逐码对比。(a) 是"帐篷形"，峰值在处，两端严格为 0（定义使然）；(b) 只在进位码处出现尖峰（ @ ），其余码几乎为零——**这是 R-2R 失配误差的指纹**。红圈与理论曲线完全重合（偏差）。

2. 电阻失配的一阶理论（严格推导）

2.1 无量纲化

设所有电阻只发生相对偏差，且偏差量级：

把递推的解写成"理想值 + 一阶偏差"：

其中是理想解（§1.3），而对是一阶小量。

2.2 递推的线性化

节点（支路：接；终端接 0）：把（归一化终端）在处展开：

节点（）：把

的分母按展开，并利用，得到

这两个式子就是全部理论的核心，物理上可读：

：向下看的上游阻抗相对误差，是一个衰减的记忆链（，见 §5.2）；
第 1 项：本节点的比特电压被"往上搬"时的分压误差；
第 2 项：本节点两分支阻抗不等造成的增益误差（理想时两支路严格相等，这一项才消失）。

2.3 输出误差与 log 灵敏度

输出误差（上面没有分压，直接就是）。定义

因为对是线性的（一阶理论），可以把 §2.2 的递推对每个参数各传播一遍（把换成单位向量），16 条通道同时递推即可。于是

2.4 INL / DNL 的定义与闭式

口径取工程上最常用的一种：先用实测两端点定标（去掉增益误差与失调误差），再以实测平均步长为 1 LSB：

代入，一阶展开（已经在分母里出现过一次，展开到一阶）：

由于是独立零均值随机变量的线性组合，立刻得到逐码标准差：

并且 INL/DNL 服从联合高斯（线性组合），所以、良率、max-over-codes 的分布都可以直接算（§3.3）。

口径提示：若不做端点定标、直接用理想 LSB 作分母，只需把，于是。两种口径在本例中差（ vs ）——报数时一定要写清楚是哪一种，否则无法复现。

2.5 一阶近似的误差界

二阶项的相对量级是，再乘一个的几何因子，绝对量级 (1 LSB) 。这与 MC 实测的均值偏移（）完全一致。结论：的失配下，一阶理论就是"精确解"到以内。

两条机器精度级自检（脚本 §2 段自动执行）：

检查项	数值	含义
解析 vs 复步长微分（）		闭式灵敏度公式无代数错误
	（精确 0）	纯分压网络的尺度不变性（整体缩放不改变分压比）

3. 关键结果：曲线与"谁最敏感"

3.1 、的峰值与形状

量	峰值	位置	形状
（端点口径）			帐篷形：处严格 0，处折点
（理想 LSB 口径）			单调升到中点再降
（端点口径）			只在进位码尖峰，其余

在进位码处的值（这就是"R-2R 失配指纹"）：

	2	4	8	16	32	64	128
[LSB]	0.001394	0.002668	0.005377	0.010886	0.021952	0.044103	0.088395

（内吻合到几个百分点）。每增加一位，翻一倍——这就是 R-2R 在高位数下越来越难做的根本原因。

3.2 单只电阻的灵敏度排序（的 DNL）

，单位"LSB / 单位相对误差"：

参数	(MSB 的 )	(- 串联 )						其余 9 项
	−127.50	+63.75	+32.38	+15.69	+8.35	+3.67	+2.34

方差贡献（RSS）：，其中三项就占 99.22%，前五项占 99.95%。
物理直觉：最高位支路的阻值误差直接进入 MSB 权重（/单位相对误差），只被分压比折半；越靠 LSB 的电阻越"被平均掉"。
设计含义：版图对称（common-centroid）、dummy、trim 的资源应该优先砸在靠近输出的 2~3 个支路和附近的串联 ；LSB 侧的电阻只要满足绝对精度（时间常数、功耗）即可，匹配可以放松。
注意符号：为负、为正——同一个进位处，不同位置的电阻误差方向相反，这就是为什么**"均匀偏移"（）的总效应（）小于随机失配的 RSS（147.33）**。这两个数后面都会用到。

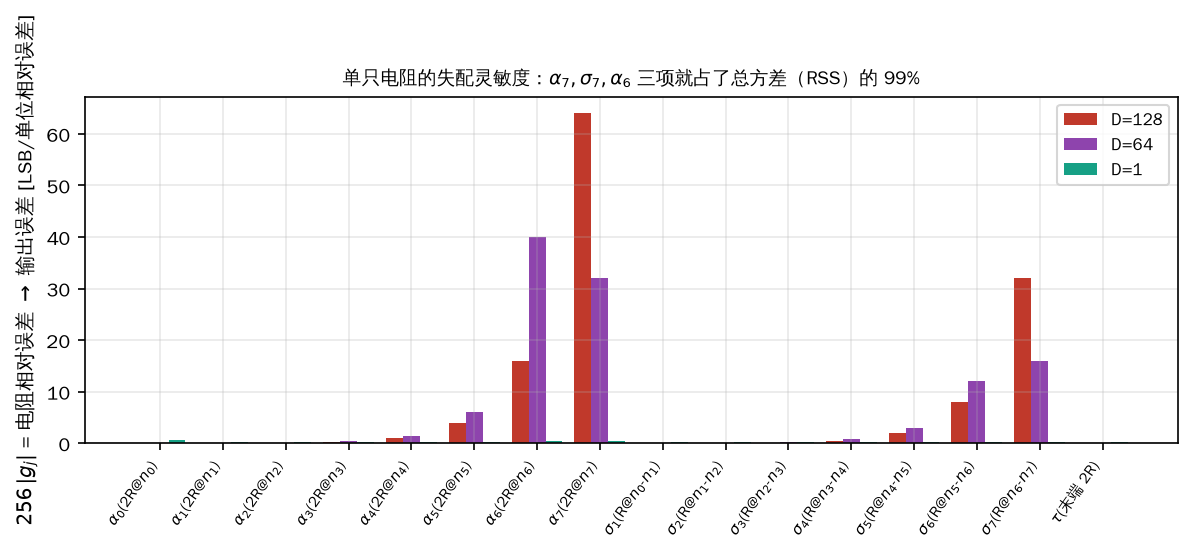

图 3 单只电阻的失配灵敏度（）。时最高位两支路（）与三项即占全部方差的 99%。注意"低位电阻几乎不贡献 DNL"——但它们仍决定那些低位步长的精 — **图 3** 单只电阻的失配灵敏度（）。时最高位两支路（）与三项即占全部方差的 99%。注意"低位电阻几乎不贡献 DNL"——但它们仍决定那些低位步长的精度。

3.3 芯片级极值分布

单只芯片的、是 256 个强相关高斯的极值。次 MC 统计：

量	均值	99.7 百分位	与的关系
			✓
			✓

即**""和"99.7% 分位的芯片级极值"几乎相等**（因为 DNL 的极值就是那一个点，没有多码搜索带来的极值抬升）。做良率估计时这一点很有用：就是 P99.7。

4. MATLAB/Octave 实现与 Monte-Carlo 对账

4.1 Monte-Carlo 的建模方式

对每个 trial：抽取 16 个独立高斯相对偏差生成 用 §1.2 的精确递推逐码求 （不是线性化模型！）按 §2.4 的定义算 INL/DNL 统计每个码的均值与标准差。

4.2 对账表（这是本文的验收标准）

一次的 Octave 实跑（脚本自带，统计误差）：

     D    sigINL_th    sigINL_mc    dev%     sigDNL_th    sigDNL_mc    dev%
     1   0.000896    0.000897   +0.092   0.000896    0.000897   +0.092
    32   0.019421    0.019466   +0.232   0.021952    0.021975   +0.105
    64   0.033263    0.033127   -0.411   0.044103    0.044056   -0.105
    96   0.037941    0.037804   -0.361   0.021952    0.021975   +0.105
   127   0.044198    0.044085   -0.256   0.000896    0.000897   +0.092
   128   0.044198    0.044085   -0.256   0.088395    0.088169   -0.256
   192   0.029031    0.029066   +0.121   0.044103    0.044056   -0.105
   255   0.000000    0.000000      --     0.000896    0.000897   +0.092

再把 N 拉到（统计误差）并把模型拆成"一阶线性模型 vs 精确梯形模型"：

模型		相对闭式		相对闭式
闭式理论	0.044198	—	0.088395	—
一阶线性模型 MC ()	0.044181	−0.037%	0.088362	−0.037%
精确梯形 MC ()	0.044184	−0.031%	0.088368	−0.031%

怎么读这张表：

线性模型 MC 与闭式公式的最大偏差 ⇒ 的代数推导正确（线性模型的解析解就是我给的两条公式）。
精确模型与闭式的偏差（全部码）⇒ 的非线性残差远小于统计噪声，即"一阶理论 = 精确模型"。按偏差符号看，精确模型的比一阶理论略小倍，与量级一致。
MC 的均值偏移：、——这就是全部的系统性偏差（二阶效应），比 1 LSB 小 4 个数量级。

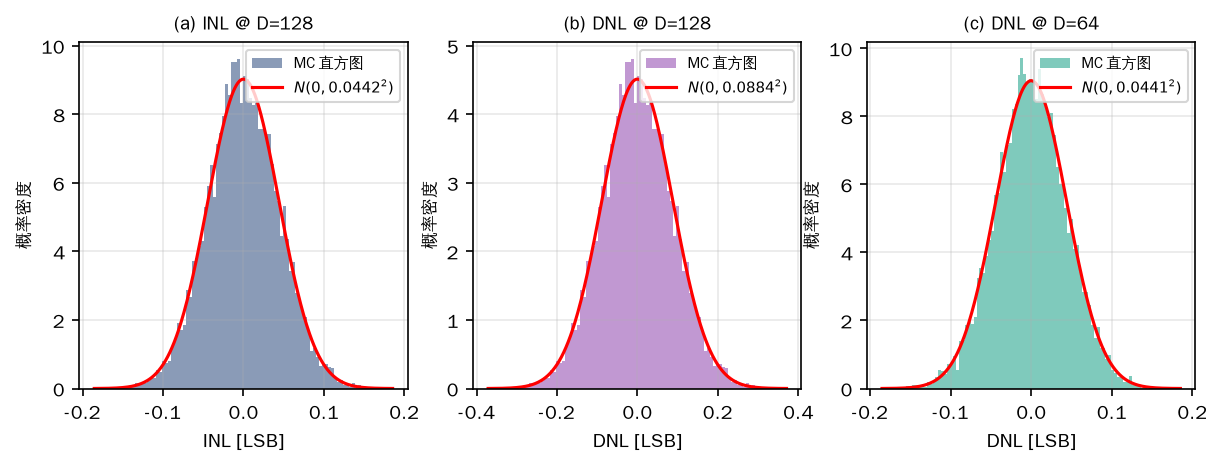

图 4 失配引起的 INL/DNL 分布（Monte-Carlo 直方图）与理论高斯的叠合。三者（、、）都严丝合缝；注意 DNL@128 的正好是 DNL@64 的两倍，与 — **图 4** 失配引起的 INL/DNL 分布（Monte-Carlo 直方图）与理论高斯的叠合。三者（、、）都严丝合缝；注意 DNL@128 的正好是 DNL@64 的两倍，与 §3.1 的进位规律一致。

4.3 完整 MATLAB 脚本

见 §8 复现（单文件、无工具箱依赖，MATLAB 与 GNU Octave 都能直接 dac_r2r_8bit 运行）。

5. 开关导通电阻的预算分析

5.1 建模

每个节点的开关（侧 / GND 侧）都串在支路上，于是，，各支路相同（匹配、与码无关）。这是一个确定性误差，不是随机误差。

5.2 解析：为什么"几乎不改增益"却毁掉

(a) 上游阻抗记忆链。 由递推（）：，不动点。也就是说 MSB 节点向下的支路阻抗是，而向上接的支路是 ——两支路不再相等：

(b) 于是 MSB 权重被压低。

(c) 低 7 位权重之和被抬高（它们共享那条更"软"的上游路径）：实测

(d) 两步相加就是 DNL：

与数值扫描拟合的完全一致（差来自端点校准项）。这就是"增益误差只有，而的步长只剩 "的全部原因：误差被搬到了权重比例上，而不是总增益上。

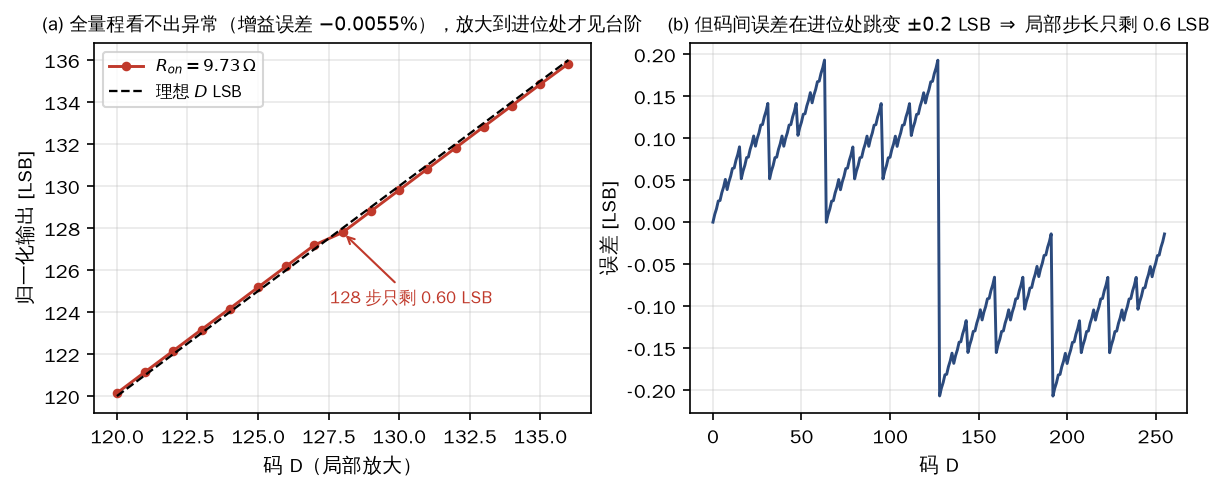

图 5 (a) 全量程传输曲线看上去完美（与理想直线重合到像素级），只有放大到进位处才看见的台阶只剩；(b) 逐码误差：造成的误差在中点两侧各的"台阶&quo — **图 5** (a) 全量程传输曲线看上去完美（与理想直线重合到像素级），只有放大到进位处才看见的台阶只剩；(b) 逐码误差：造成的误差在中点两侧各的"台阶"，等效于一次的负缺口。**这类误差无法用两点校准消除**。

5.3 数值结果与预算结论

（）
0.2	0.0082	−0.0082	−0.0040	0.0041
2	0.0824	−0.0824	−0.0398	0.0412
4.85	0.1997	−0.1997	−0.0964	0.0999
9.73	0.4000	−0.4000	−0.1933	0.2000
20	0.8195	−0.8195	−0.3966	0.4098

线性区间一直延伸到 4 LSB（时仍差），所以预算可以直接用斜率：

答案（）：，即。换成别的：；；。指标若为，则。

缺口模式（阈值处，）：、、、、，即每降一位减半。（单个宽度为 1 码、幅度的 DNL 缺口，在端点归一化后恰好产生的 INL 峰——这是代数必然，不是巧合）。

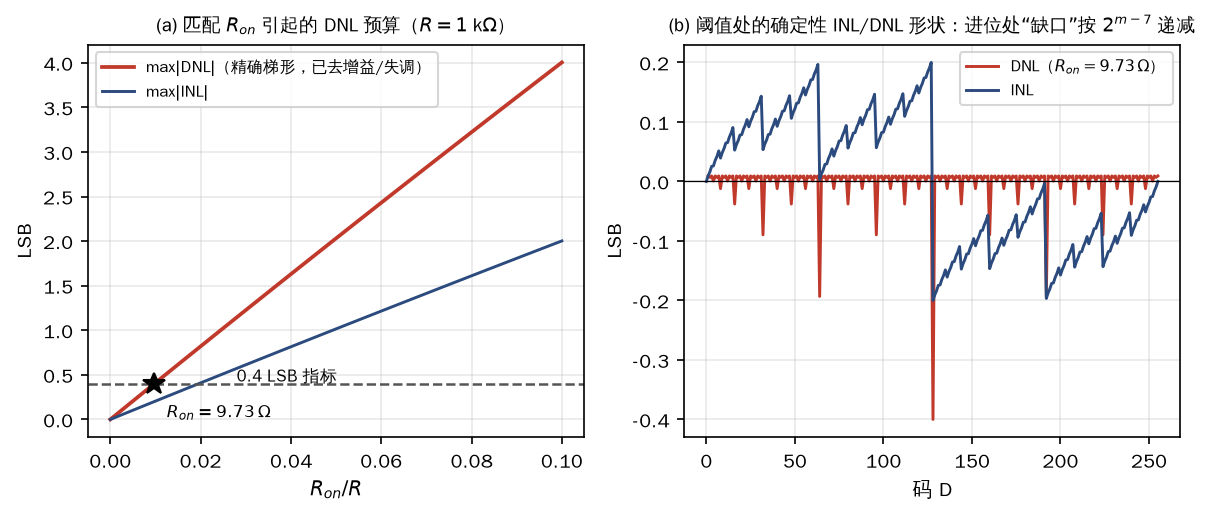

图 6 (a) 匹配的 DNL 预算：与（后者恒为前者一半）随严格线性上升，与红线交于；(b) 阈值处的确定性误差形状：INL 是"中点两侧 ±0.2 — **图 6** (a) 匹配的 DNL 预算：与（后者恒为前者一半）随严格线性上升，与红线交于；(b) 阈值处的确定性误差形状：INL 是"中点两侧 ±0.2 LSB 的台阶"，DNL 是进位处按递减的负缺口序列。

5.4 与电阻失配的联合预算（把分给两个人）

电阻给出的已经吃掉了指标的：

分配方式	失配（）	留给	（）
线性相加（保守）	0.265 LSB	0.135 LSB	3.28
RSS 合成（典型）	0.265 LSB	LSB	7.29
只算（失配另行解决）	0	0.4 LSB	9.73
要求良率	0.530 LSB	负	不可行 → 需

两个工程结论：① 若按（车规/高良率）设计，的电阻本身就不够，必须把压到或加修调；② 若只按，的预算就只有，这已经要求相当宽的开关（下面 §5.5 给换算）。

5.5 失配、以及" 小到什么程度才够松"

自身失配的贡献（把每条支路的也当作独立随机量，为其相对偏差）：等效于给叠加，于是

开关匹配（）	1%	3%	10%
贡献	0.019 LSB	0.058 LSB	0.193 LSB

即在阈值下，开关匹配只要好于就可以忽略；但如果版图让不同位开关的差到，它就会成为主要误差源之一。

开关尺寸换算（，即）：若工艺给出（、、的量级，具体务必按 PDK 仿真校核），则要求总栅宽（多指并联）。这就是 R-2R 开关面积的下限：越大，预算越松、开关越省面积——这是 §7 trade-off 的主线之一。反之若为了速度把压到，预算就只剩，需要更宽的开关，通常得不偿失。

6. 十个必须注意的坑

口径必须写清楚。INL/DNL 的数值强依赖于"分母用理想 LSB 还是实测平均 LSB"以及"是否去掉增益/失调"。本文全部给了两种；本例差异，但在主导时两者差异可以到一倍以上（因为主要产生比例误差，端点定标会吃掉一大块）。
用两个串联实现时，匹配会自动改善。此时的失配是两只电阻误差的平均，。把这一条代入本文公式（只改那 8 个参数的）：从降到（）——注意不是 ，因为串联与终端电阻的独立误差不再同步改善。这也是本文"每只电阻独立"假设偏保守的地方。
系统性失配（梯度、边界效应）往往比随机失配大。本文只算随机项；实际版图必须 common-centroid + dummy，否则再小也没用。
失配的单位电阻面积：（Pelgrom）。的对 poly/金属电阻意味着相当大的面积——面积预算要先算清楚。
开关在侧与 GND 侧的不同（传输门的 NMOS/PMOS 比例不同），且随节点电压变化（非线性）。本文假设两侧相同、与码无关，是最乐观的对称情形；实际要按最坏角仿真，或把也纳入 Monte-Carlo。
造成的 DNL 不能靠两点校准消除（§5.2）。它必须体现在预算里，而不是指望"后校准"。
高位数下每加一位翻一倍：电阻下是、是、是（，已不可用）。要 10 bit / ，需要 ——这就是为什么高精度 R-2R 需要修调或分段结构。
只算了静态量。动态建立由决定，通常比这条静态 DNL 预算更紧；选大虽然让预算宽松，却会拖慢建立并抬高输出热噪声（，对低噪声测量不利）。
输出负载不能是有限阻抗。任何有限的都会与分压，引入（主要是）增益误差与与码相关的；高阻负载 + 缓冲器是标准做法。
终端电阻的作用被低估。的失配只贡献（的仅），但它决定了的阻抗对称性；若把 LSB 开关的"0 位"接法改成断开（而不是接 GND），整条梯队的分压比都会乱——开关必须是"双掷"，不能是"单刀通断"。

7. Trade-off 汇总

设计选择	（随机失配）	预算	速度/建立	面积	噪声
增大	略微改善（面积换匹配）	变松（）	变慢（）	变大（，同下面积不变，但走线/寄生上升）	热噪声，变差
减小	不变（若单位电阻面积不变）	变紧（）	变快	变小	变好
用两只串联	改善	无影响	无影响	（多一只电阻的面积与寄生）	略好（串联降噪）
开关加宽（）	无影响	变松（）	略好	变大、电荷注入/馈通变差	—
单位电阻面积（）	线性改善	无影响	略差（寄生）	变大	—
加修调/trim	大幅改善	无影响	—	测试成本	—
位数	恶化	预算按 LSB 归一，随之变紧	—	—	—

8. 复现

文件与运行方式

dac_r2r_8bit.m     % 单文件，含全部 4 段：理想校验 / 一阶理论 / Monte-Carlo / Ron 预算

MATLAB：dac_r2r_8bit
GNU Octave（本文实测环境，Octave 10.3）：octave --no-gui --quiet --eval "dac_r2r_8bit"

Octave 实跑输出（节选，即本文所有数字的来源）

1) ideal ladder: Thevenin recursion vs analytic vs nodal
   max|Thevenin - Vref*D/2^N| = 1.110e-16 V
   max|Thevenin - nodal MNA|   = 2.220e-16 V   (independent check)
   Rout: min 1000.000000  max 1000.000000 ohm (code independent)
2) first-order mismatch theory (closed-form sensitivity recursion)
   check sum_j g_j (scale invariance) : max 0.000e+00
   check analytic g_j vs complex-step : max 2.776e-17
   sigma_INL(endpoint): max 0.044198 LSB @ D=127  (ideal-LSB def: 0.044341)
   sigma_DNL(endpoint): max 0.088395 LSB @ D=128   (3 sigma = 0.2652 LSB)
   sigma_DNL at D=2^m : 0.00139 0.00267 0.00538 0.01089 0.02195 0.04410 0.08840
3) Monte-Carlo on the exact ladder (Thevenin recursion)
   N=200000 trials (18.1 s), sigma-hat stat. error 0.158%
   MC  sigma_INL,max = 0.044085 @D=128 | theory 0.044198 -> -0.256%
   MC  sigma_DNL,max = 0.088169 @D=128 | theory 0.088395 -> -0.256%
   MC bias: max|mean INL| = 1.32e-04, max|mean DNL| = 1.83e-04 LSB
4) matched switch resistance Ron in series with every 2R rung
   linear fit: max|DNL| = 82.4309 * rho,  rho = Ron/(2R)
   exact root: rho*=4.866181e-03 -> Ron_max = 9.7324 ohm = 0.009732*R = R/102.75
   at threshold: max|DNL| = 0.40000 LSB, max|INL| = 0.20000 LSB, gain err -0.00553%
   DNL at D=2^m (m=3..7): -0.01209 -0.03796 -0.08976 -0.19327 -0.40000
   Ron mismatch contribution (per-switch spread, at rho*):
      sigma_Ron/Ron =  1.0%  -> 3-sigma DNL = 0.0192 LSB
      sigma_Ron/Ron =  3.0%  -> 3-sigma DNL = 0.0577 LSB
      sigma_Ron/Ron = 10.0%  -> 3-sigma DNL = 0.1925 LSB

完整脚本（MATLAB / Octave 通用；bits_of 用 mod(floor(D/2^(k-1)),2) 而不是 bitget，以兼容 Octave）
